Автоматичні Вимикачі

Автоматический выключатель – это устройство для защиты электрических цепей и приборов от перегрузок, коротких замыканий и скачков напряжения. При возникновении таких ситуаций автомат отключает участки цепи. Срабатывание выключателя обеспечивает расцепитель, теплового и электромагнитного принципа действия. При тепловом варианте за отключение отвечает биметаллическая пластина, которая деформируется при нагревании, если долгое время цепь перегружена. При электромагнитном – сверхток приводит к смещению сердечника катушки, и он действует на выключающий контакт. Сегодня в автоматических выключателях используются оба эти вида расцепителя и они защищают как от перепадов напряжения, так и от длительных интенсивных нагрузок.

Виды автоматов-выключателей

По назначению автоматические выключатели делятся на две основные группы:

Силовой корпусный автомат-выключательКорпусные или силовые. Мощные автоматические выключатели для больших значений тока – от 80A до 630A и на 400 Вольт. Используются в промышленных целях или в качестве вводных автоматов в жилые здания – для первичного общего распределения электроэнергии. Корпус аппарата изготовлен из композита и выдерживает высокие температуры и устойчив к воспламенению. Чаще всего силовые выключатели покупают производственные предприятия.
Модульный автоматический выключательМодульные. Они рассчитаны на 220V и токи до 125A. Используются на вторичном уровне, на подаче питания в квартиру или во внутренние помещения. Крепится на DIN рейку и его монтаж не вызывает сложностей. Оснащается пластмассовым корпусом. На лицевой панели расположены тумблеры включения и выключения. Там же можно прочитать все основные характеристики: Номинальный ток, показатель номинальной отключающей способности, кривая отключения (A, B, C).

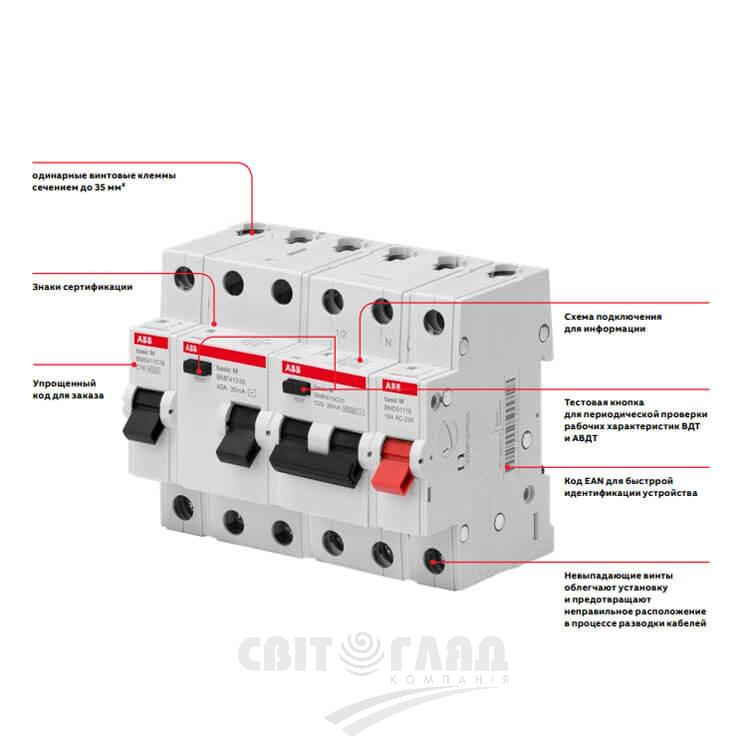

Автоматический выключатель однополюсный, двухполюсный, трехполюсный, четырехполюсный

Модульные автоматические выключатели по конструкции и количеству фаз делятся на четыре типа:

  • Однополюсные, 1P. Самый простой вид. Предназначен для однофазной цепи, без подключения к нему нейтрали и заземления. На одну квартиру следует купить несколько выключателей на 1 полюс, каждый на отдельную линию.
  • Двухполюсные, 2P. Наиболее часто используемый. Для однофазных цепей на два провода (питание и нагрузка). Конструктивно представляет собой пару 1П, но с общим корпусом и одним рычагов выключения. При срабатывании отключает обе цепи одновременно – в чем и состоит его принципиальное отличие от двух 1P-выключателей, контролирующие каждый свой участок.
  • Трехполюсные, 3P. Предназначены для трехфазного подключения. При экстренной ситуации отключаются сразу все три фазы, даже если неполадки только на одной линии. Широко востребованы для защиты трехфазных электродвигателей.
  • Четырехполюсные, 4P. Применяется в 3-х и 4-х фазной сети, для защиты мощных устройств типа электродвигателя. Может выполнять роль вводного выключателя на четырехпроводную сеть.

Где купить автоматический выключатель

В интернет-магазине Свитогляд представлены защитные автоматические выключатели таких брендов как ABB, IEK, EATON, Schneider electric купить которые мы предлагаем по низким ценам. Заказ можно оформить через корзину на сайте или позвонив по любому из указанных номеров телефона. Если вы сомневаетесь в выборе и не знаете какой лучше автоматический выключатель купить для вашей квартиры, офиса или дома – звоните! Мы обязательно поможем вам и проконсультируем. Доставка осуществляется транспортными компаниями по всей Украине. По Киеву возможна курьерская доставка в течение 1-3 дня.
