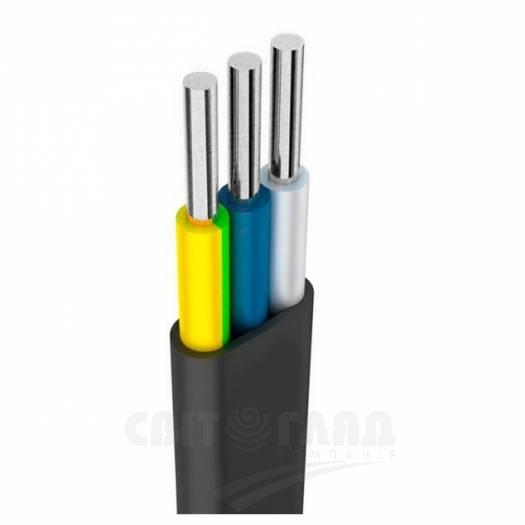

Кабель АВВГп 3х2,5

Описание

Основне призначення силового алюмінієвого кабелю АВВГ 2 це пропускання постійного або змінного електричного струму. Використовують для мереж електричної проводки, як альтернативу мідному дроту.

До постачання пропонується два види провідника за однією ціною:
– АВВГ – круглий кабель зі скрученими жилами;
– АВВГп – плоский кабель з паралельними жилами.
Під час прокладання алюмінієвого кабелю слід враховувати такі обмеження:
– алюміній крихкий матеріал, тому найменший радіус вигину дорівнює 7.5-d або 82.5 мм (довідковий найбільший зовнішній діаметр 11 мм);
– передбачається стаціонарне розташування, не поширює полум’я під час одиночного прокладання дроту (після виведення зі стороннього джерела вогню ПВХ оболонка, що тліє, згасає);
– алюміній швидко вступає в контакт з атмосферним киснем і озоном, а оксидна плівка, що утворюється, має високий опір струму, звідси кріплення жил потрібно робити надійними і через 2-3 тижні (після “усадки” алюмінію) провести докручування кріпильних гвинтів розеток і вимикачів;
– порівняно з міддю має меншу електричну провідність, звідси струмове навантаження орієнтовно в 1.64 нижче (наприклад, у ВВГ 2 кожна жила пропускає не більш ніж 33 ампер).

________________________________________________________________________________________________________________________________

Технические характеристики
Кабель предназначен для эксплуатации в сетях:
• переменного тока с напряжением не выше 660 вольт;
• с номинальной частотой 50 герц;
• постоянного тока с напряжением до 2.4 ∙ 660 = 1584 вольт.
Токовые нагрузки на каждую жилу не более:
• 25 ампер при прокладке в воздухе;
• 33 ампер при расположении в грунте (не рекомендуется стандартом);
• 180 ампер при воздействии односекундного короткого замыкания.
Электрические сопротивления:
• алюминиевая жила из цельной проволоки 1 класса круглой формы 12.1 Ом / км при t = +20°C;
• изоляционный поливинилхлоридный (ПВХ) пластикат 10 мОм / км при t = +20°C;
• изоляционный ПВХ пластикат 5 кОм / км при t = +70°C (нагрев жилы при долгом протекании допустимого номинального тока).
Работоспособность обеспечивается при температурах окружающего воздуха от -50 до +50°C.Относительная влажность не должна пересекать отметки 98% при t = +35°C (конденсата не образуется согласно условиям ГОСТ 15150-69). В целом кабелю присвоено климатическое исполнение и категория размещения УХЛ1.
