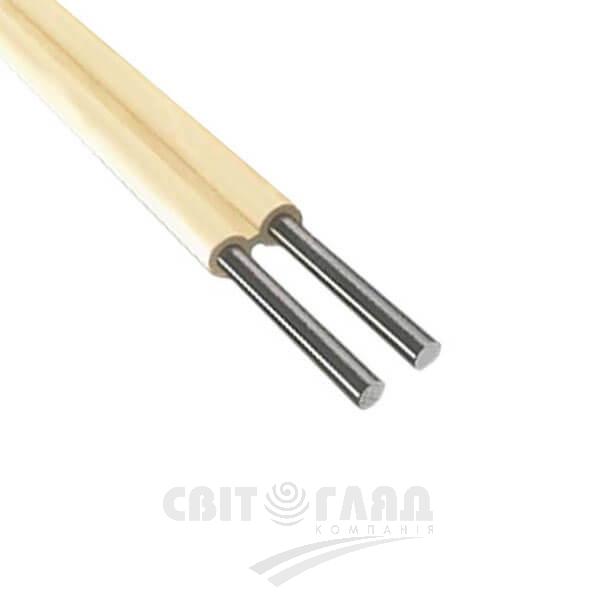

Кабель АВВГп 2х2,5

Описание

Основне призначення силового алюмінієвого кабелю АВВГ це пропускання постійного чи змінного електричного струму. Використовують для мереж електричної проводки як альтернативу мідному проводу.

До постачання пропонується два види провідника за однією ціною:
– АВВГ – круглий кабель зі скрученими жилами;
– АВВГп – плоский кабель із паралельними жилами.
Під час прокладання алюмінієвого кабелю слід враховувати такі обмеження:
– алюміній крихкий матеріал, тому найменший радіус вигину дорівнює 7.5-d або 82.5 мм (довідковий найбільший зовнішній діаметр 11 мм);
– передбачається стаціонарне розташування, не поширює полум’я під час одиночного прокладання дроту (після виведення зі стороннього джерела вогню ПВХ оболонка, що тліє, згасає);
– алюміній швидко вступає в контакт з атмосферним киснем і озоном, а оксидна плівка, що утворюється, має високий опір струму, звідси кріплення жил потрібно робити надійними і через 2-3 тижні (після “усадки” алюмінію) провести докручування кріпильних гвинтів розеток і вимикачів;
– порівняно з міддю має меншу електричну провідність, звідси струмове навантаження орієнтовно в 1.64 нижче (наприклад, у ВВГ 2 кожна жила пропускає не більш ніж 33 ампер).

_____________________________________________________________________________________________________________________________________

Технические характеристики
Кабель предназначен для эксплуатации в сетях:
• переменного тока с напряжением не выше 660 вольт;
• с номинальной частотой 50 герц;
• постоянного тока с напряжением до 2.4 ∙ 660 = 1584 вольт.
Токовые нагрузки на каждую жилу не более:
• 25 ампер при прокладке в воздухе;
• 33 ампер при расположении в грунте (не рекомендуется стандартом);
• 180 ампер при воздействии односекундного короткого замыкания.
Электрические сопротивления:
• алюминиевая жила из цельной проволоки 1 класса круглой формы 12.1 Ом / км при t = +20°C;
• изоляционный поливинилхлоридный (ПВХ) пластикат 10 мОм / км при t = +20°C;
• изоляционный ПВХ пластикат 5 кОм / км при t = +70°C (нагрев жилы при долгом протекании допустимого номинального тока).
Работоспособность обеспечивается при температурах окружающего воздуха от -50 до +50°C.Относительная влажность не должна пересекать отметки 98% при t = +35°C (конденсата не образуется согласно условиям ГОСТ 15150-69). В целом кабелю присвоено климатическое исполнение и категория размещения УХЛ1.
